華數教育平臺產品介紹

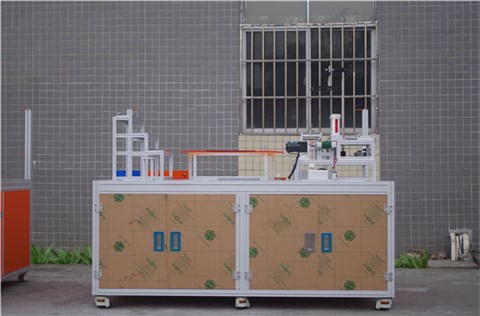

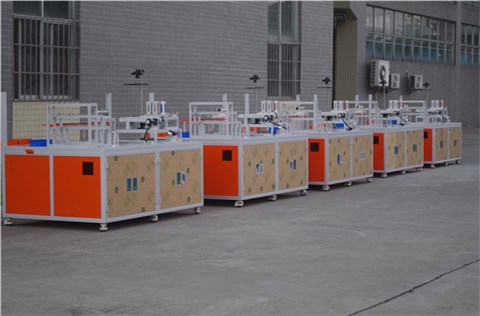

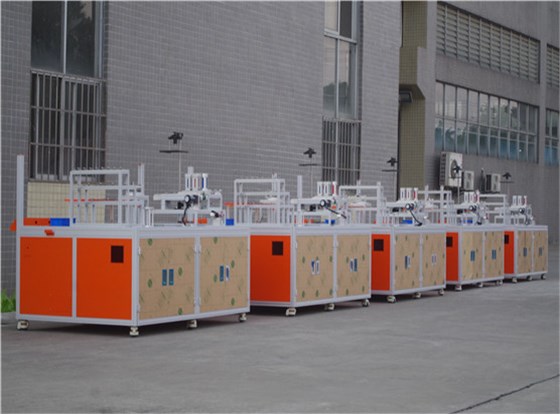

1、基礎臺架：

1)結構件材料采用國標型材GB4040+GB4080架設；

2)鋁型材：GB4040，壁厚≥4.0mm, ≥1.9KG/米GB4080，壁厚≥4.0mm,≥3.2KG/米

3)尺寸，1800mm×1200mm×750mm；

3)底下安裝移動腳輪為福馬輪，承重>200KG

4)機器人安裝底板330*265*15，鐵板鍍鉻

5)臺架兩側、臺架內部隔板：鈑金，橙紅色

6)前后門板：橙紅色透明亞克力板，厚≧5mm，扣手暗裝，帶磁吸

7)型材端面結構設計暗藏，不能外漏鋒利端面或易脫端蓋

8)平臺內部分隔，可存放機器人電柜、小型空壓力、電腦主機、及電氣控制模塊。

操作面板：

1)提供自動/手動控制模式選擇；

2)包含工作站啟動、停止、復位、急停等按鈕。

夾具及工件

夾具：

1)采用真空吸盤，吸附力≥5N

2)結構件材料為鋁合金，陽極氧化處理

3)集成工業級噴涂噴嘴,材質：不銹鋼;噴嘴口徑：Φ0.5mm;空氣使用量60L/min；噴幅±20：200mm;

4)夾具具備真空吸咐與噴涂功能

5)真空發生器：

采用一體式多級真空發生器，自帶真空反饋、發生真空與破真空；最大吸入流量≥100L/min.

最高真空度≥-84kPa

工件：

1)數量24個

2)顏色：紅色、藍色

3)尺寸：方形40*40*20，圓形Φ20*20，方形40*20*20mm

4)材料：尼龍，表面光刀

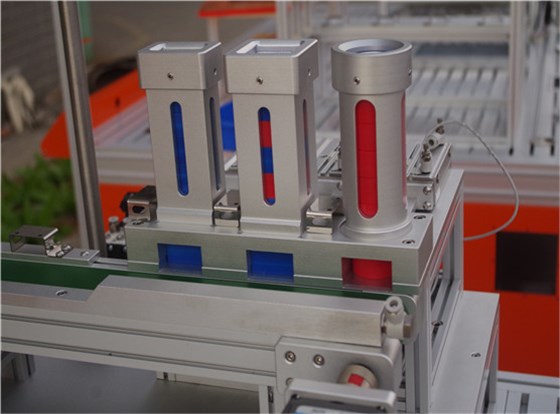

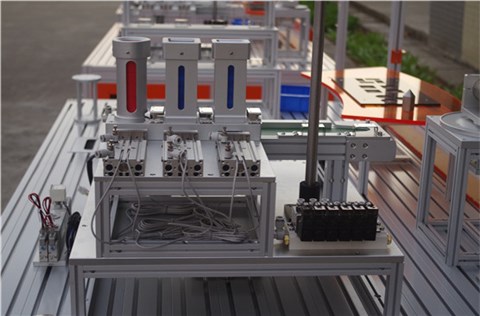

自動上料單元

1)包含3個料庫，可暫存8個以上物料。

2)包含一條輸送裝置，可實現物料傳送，支撐結構為鋁合金，PVC皮帶式，采用松崗牌調速電機，功率≧15W，轉速90~1350rpm可調。

3)包含3個自動上料裝置，每個裝置可暫存8個以上物料。采用氣缸驅動，行程不小于70mm，帶磁性開關；

4)可自行判斷料庫是否已空；

5)有氣掃功能，物料出倉后，可隨機吹動物料位置；

6)輸送帶有中途物料暫時檢測、末端物料檢測，檢測距離5mm～100mm。
